Evaporadora NTZ BELL Série 300@450

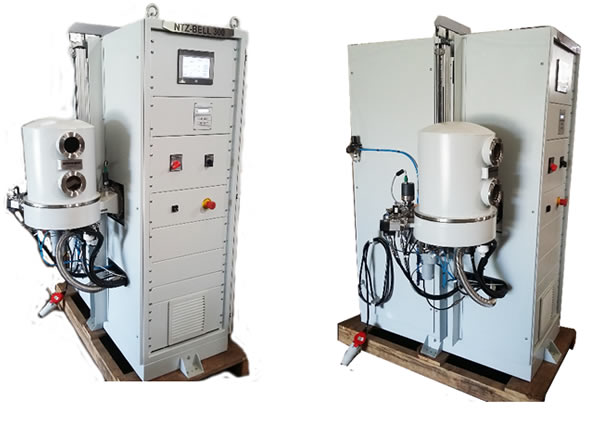

Gabinete elétrico com a evaporadora afixada na lateral

Vantagem de uso: Sistema projetado de forma modular;

Evaporação térmica ou Sputtering;

Qualquer tipo de processo e componentes podem ser adaptados;

Processo e componentes podem ser alterados sem dificuldades;

Acesso fácil à placa de base;

Operação manual ou 100% automática, operado por um CLP;

Sistema de bombeamento adaptado para qualquer processo.

Evaporadora NTZ BELL: Aplicações típicas

Revestimento a vácuo em desenvolvimento de pesquisas

Desenvolvimento de produtos

Pesquisa Forense

Experimentos especiais

Evaporadora NTZ BELL: Unidade Básica

Painel Rack 19”

Bombas de vácuo instaladas dentro do painel

Instrumentos de medição e IHM no frontal do Rack

Evaporadora NTZ BELL: Câmara de Vácuo

Placa de base afixada na lateral do painel

Câmara de vácuo inteiramente em aço inoxidável

Câmara de vácuo refrigerada a água pode ser fornecido

A abertura da câmara é feita por guincho elétrico cap até 100 kg

Evaporadora NTZ BELL: Bombas de vácuo

Bomba de pré vácuo rotativa de palhetas de duplo estágio ou bomba seca

Bomba de alto vácuo tipo turbomolecular ou criogênica

Outras a especificar

Evaporadora NTZ BELL: Medições de vácuo

Dependendo do processo, usa-se catodo frio ou catodo quente
